8 Experimentos para Misturas
8.1 Introdução
Os planejamnetos fatoriais e de superfície de resposta possibilitam a inferência, modelagem e otimização considerando variáveis contínuas ou de processo. Tais variáveis incluem temperatura, pressão, velocidade, entre outras. Em procedimentos experimentais e processos onde deseja-se avaliar o efeito da proporção de dois ou mais componentes (reagentes ou ingredientes) existem planejamentos específicos para não somente avaliar a influência da proporção de cada componente na resposta, mas também visando obter a proporção ótima dos componentes. Tais experimentos são comuns na indústria química, farmacêutica, de alimentos, civil, entre outras. Estes experimentos são chamados de experimentos de misturas. Pretende-se neste capítulo elucidar as particularidades relacionadas a este tipo de experimento, os planejamentos disponíveis e como realizar a modelagem e otimização.
Neste capítulo são utilizados os pacotes mixexp, ggtern, Ternary e NlcOptim, além das funções básicas do R. Recomenda-se a instalação destes utilizando o comando install.packages("<nome_pacote>"). A instalação é realizada uma única vez, porém o pacote deve ser carregado via library(<nome_pacote>) sempre que deseja-se usar suas funções.
8.2 Trabalhando com proporções de componentes
Quando trabalhamos com experimentos de misturas tem-se as seguintes restrições:
\[ \begin{align} &0 \leq x_i \leq 1 \text{, } i=1\dots,q \\ &\sum_{i=1}^q x_i =1, \end{align} \]
ou seja, obviamente cada um dos \(q\) componentes deve ter proporção entre 0 e 1 e a soma da proporção dos \(q\) componentes deve ser unitária. Pode-se inferir que \(x_j = 1 -\sum_{i \neq j}x_i\), ou seja, é possível saber a proporção de um componente caso saiba-se a proporção dos \(q-1\) remanmescentes. Neste sentido, há uma redundância moderada entre as proporções dos componentes em planejamentos para misturas.
8.3 Polinômios canônicos de misturas
Nos experimentos de misturas devido as restrições relacionadas à proporção de componentes, os modelos obtidos apresentam características especiais. Seja um modelo linear exposto à seguir.
\[ \begin{align} \hat y =& \beta_0^* + \beta_1^*x_1 + \beta_2^*x_2 + \dots + \beta_q^*x_q \\ \hat y =& \beta_0^* + \sum_{i=1}^q \beta_i^*x_i\\ \end{align} \]
Sabendo que \(\sum_{i=1}^q x_i =1\), pode-se fazer o seguinte:
\[ \begin{align} \hat y =& \beta_0^*\underbrace{\sum_{i=1}^q x_i =1}_1 + \sum_{i=1}^q \beta_i^*x_i \\ \hat y =& \sum_{i=1}^q\underbrace{(\beta_0^* + \beta_i^*)}_{\beta_i}x_i\\ \hat y =& \sum_{i=1}^q \beta_ix_i. \end{align} \]
Pode-se observar que devido a restrição de soma unitária das proporções o modelo linear pode ser representado sem a constante ou, pode-se dizer que devido a redundância nas proporções dos componentes, o coeficiente \(\beta_i\) consiste não somente no efeito linear, mas na constante ou intercepto no vértice \(i\), \(i=1,\dots,q\).
Seja um modelo de segunda ordem completo, conforme segue.
\[ \hat y = \beta_0^* + \sum_{i=1}^q \beta_i^* x_i + \sum_{i=1}^q \beta_{ii}^* x_i^2 + \sum_{i < }\sum_j \beta_{ij}^* x_i x_j \tag{8.1}\]
Usando \(\sum_{i=1}^q x_i =1\) e \(x_i^2 = x_i\underbrace{(1 -\sum_{x \neq q}x_i)}_{x_i}\), obtém-se:
\[ \hat y = \sum_{i=1}^q \beta_i x_i + \sum_{i < }\sum_j \beta_{ij} x_i x_j, \tag{8.2}\]
onde \(\beta_i = \beta_0^* + \beta_j^* + \beta_{jj}^*\) e \(\beta_{ij} = \beta_{ij}^* - \beta_{ii}^* - \beta_{jj}^*\). Logo, dada a redundância nas proporções, um modelo de segunda ordem completo pode ser rezumido a um modelo com termos lineares e de interação. Entretanto, deve-se atentar que em tal modelo o termo linear abrange também a constante e o termo quadrático, enquanto o termo de interação é função dos termos de interação originais e quadráticos.
Em modelos de misturas a multicolineariedade entre os componentes ocasionada pela restrição de soma unitária pode inflar \(R^2\) e dar uma impressão errada da capacidade de previsão do modelo. Logo, o coeficiente de determinação múltipla deve ser corrigido considerando o número de termos no modelo conforme Equação 8.3, onde \(p\) é o número de termos no modelo.
\[ R^2_{corr} = 1 - \biggl(\frac{(1-R^2)(N-1)}{N-p-1} \biggr) \tag{8.3}\]
8.4 Sistema de coordenadas simplex
Considerando as restrições relacionadas à proporção de componentes em uma mistura, é importante entender o sistema de coordenadas simplex, utilizado em experimentos para misturas. A Figura 8.1 ilustra o sistema de coordenadas simplex para \(q=3\) componentes. O sistema de coordenadas neste caso consiste em um triângulo equilátero com cada um dos vértices representando a proporção máxima de um dos componentes, ou seja, no vértice superior tem-se proporção máxima de \(x_1\), isto é, \(x_1=1\) e \(x_2=x_3=0\). No vértice da esquerda tem-se proporção máxima de \(x_2\), enquanto no vértice da direita tem-se proporção máxima de \(x_3\).

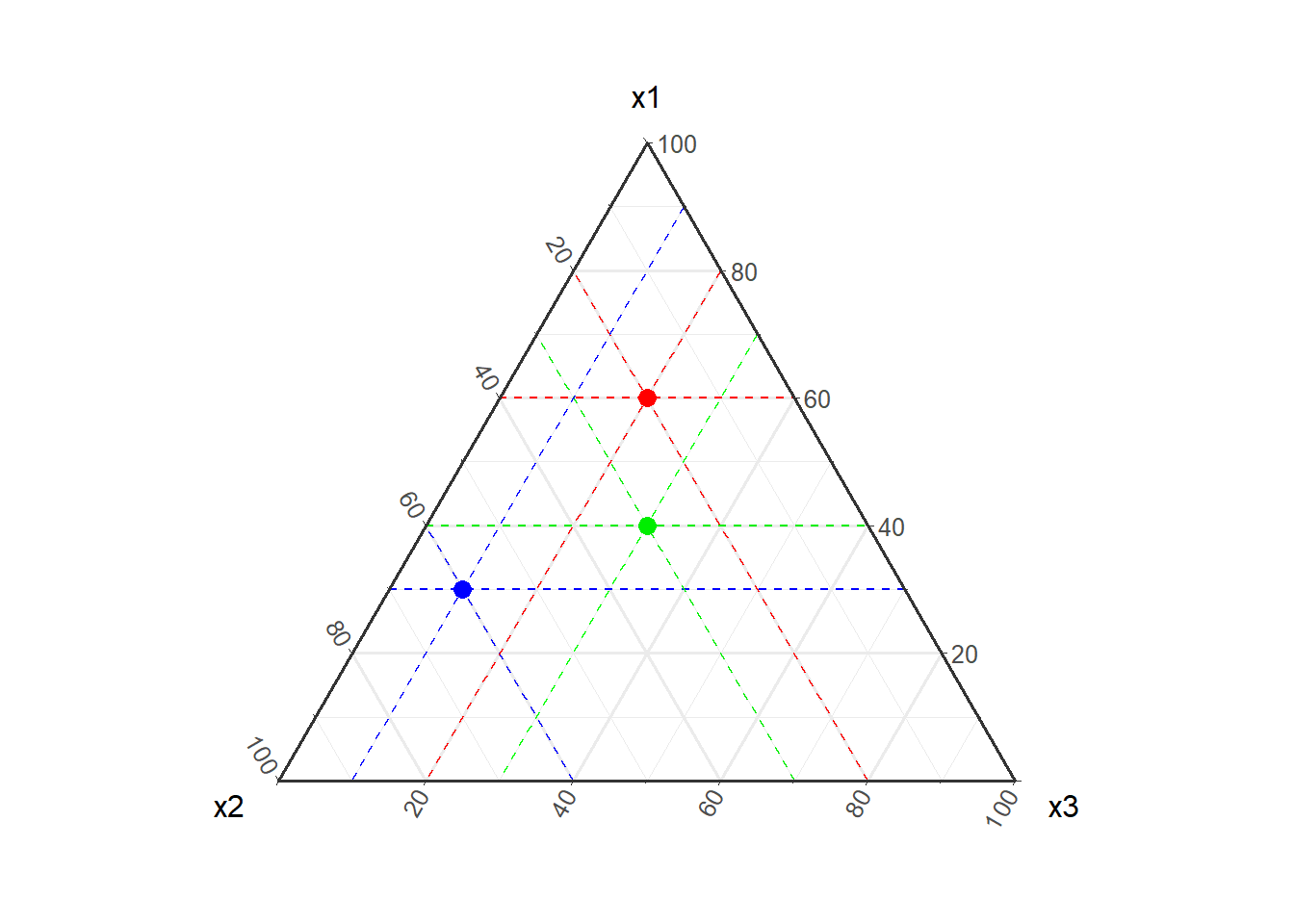

A Figura 8.2 plota três pontos distintos no sistema de coorenadas simplex para \(q=3\). Seja \(\mathbf x = (x_1,x_2,\dots,x_3)\). Neste caso foram plotados os pontos \((0,6;0,2;0,2)\) em vermelho, \((0,3;0,6;0,1)\) em azul e \((0,4;0,3;0,3)\) em verde. Neste gráfico os vértices e linhas de grade estão identificados em porcentagem.
8.5 Planejamento simplex-lattice
Um planejamento muito usual para misturas é o planejamento simplex-lattice ou rede simplex. Um planejamento simplex-lattice com \(q\) componentes e grau \(m\) pode ser denotado SLD(\(q\),\(m\)), onde \(m\) consiste no grau do polinômio de misturas a ser obtido. Neste planejamento o número total de experimentos para uma réplica pode ser calculado conforme segue:
\[ N=\binom {q+m-1}{m}=\frac{(q+m-1)!}{m!(q-1)!}. \]

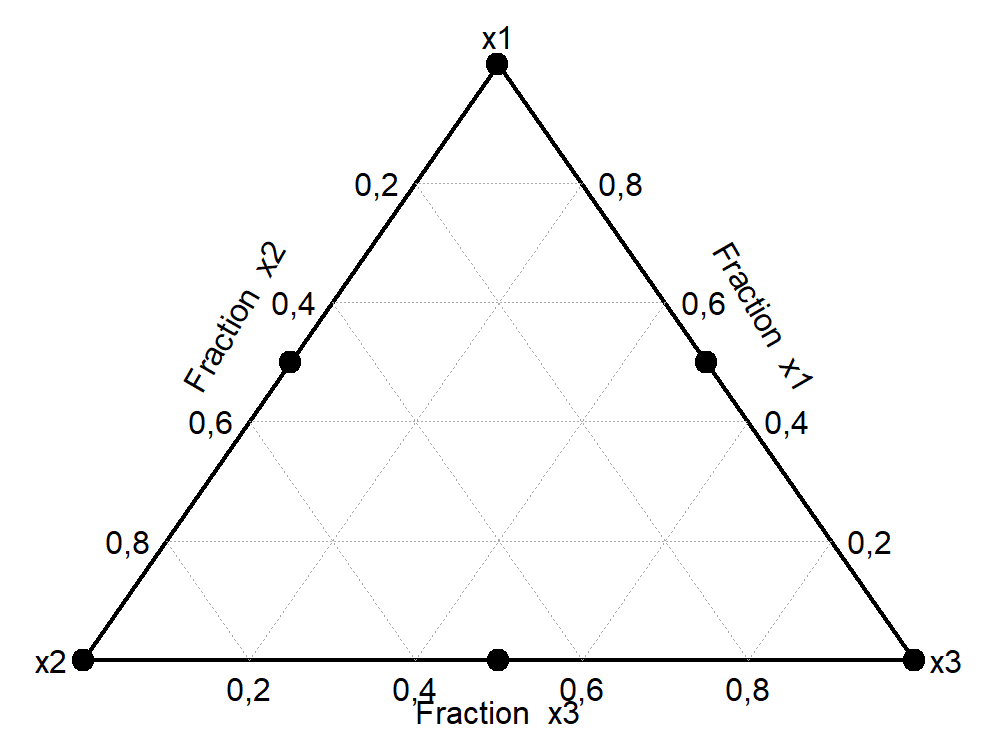

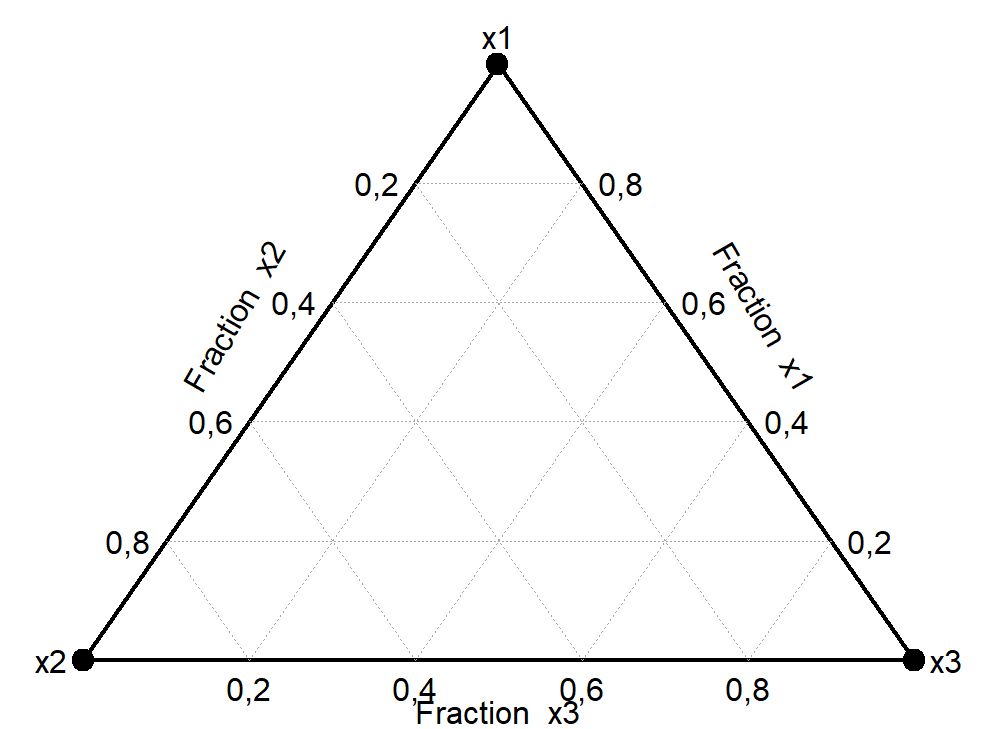

Um SLD(3,1) apresentará N = 3 experimentos, sendo representado conforme Figura 8.1, enquanto um SLD(3,2) apresentará N = 6 experimentos, conforme Figura 8.3. Os pontos nos vérticies são chamados de misturas puras, enquanto os pontos nas arestas são chamados de misturas binárias. Enquanto um SLD(3,1) permite a obtenção de um modelo na forma da Equação 8.1, um SLD(3,2) permite a obtenção de modelo na forma da Equação 8.2. A Tabela Tabela 8.1 apresenta um SLD(3,2).
| x1 | x2 | x3 |
|---|---|---|
| 1,0 | 0,0 | 0,0 |
| 0,5 | 0,5 | 0,0 |
| 0,0 | 1,0 | 0,0 |
| 0,5 | 0,0 | 0,5 |
| 0,0 | 0,5 | 0,5 |
| 0,0 | 0,0 | 1,0 |

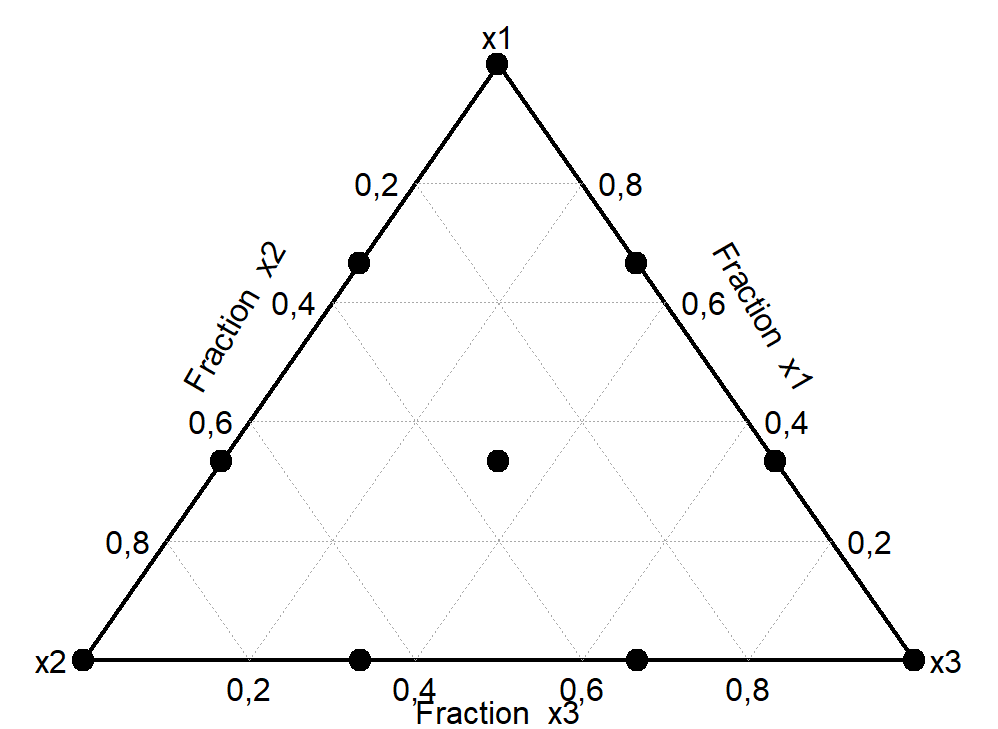

É importante observar também que em um planejamento simplex-lattice o grau é o contrário do espaçamento \(\delta\) entre os pontos no espaço simplex ou, de forma análoga, \(\delta = 1/m\). Logo, para \(m=2\), \(delta = 1/2\), o que fica claro na Figura 8.3, uma vez que o comprimento da aresta é unitário. Para finalizar, a Figura 8.4 ilustra um SLD(3,3). Pode-se observar que neste caso N = 10 e \(\delta = 1/3\). O ponto que consiste em proporção de 1/3 para todos os três componentes é chamado de mistura ternária.
Exemplo 8.1 Seja um experimento de misturas onde deseja-se otimizar a proporção de fibras naturais como reforço em um compósito. Foram utilizados três tipos de fibra: sisal (x1), juta (x2) e coco (x3). Foi utilizado um planejamento SLD(3,2). A resposta avaliada foi a tensão específica de ruptura e foram realizadas três réplicas.
A Tabela 8.2 expõe o planejamento SLD(3,2) com a resposta. O código abaixo é usado para obter tal planejamento. O pacote mixexp é sugerido para análise de experimentos de msituras e o comando SLD é usado para obter um planejamento simplex-lattice.
# simplex lattice com q = 3, m = 2
plan.simplex <- SLD(3,2)
# plan.simplex
# Desenho do planejamento
# DesignPoints(plan.simplex)
# planejamento foi replicado tres vezes
plan.simplex <- rbind(plan.simplex,
plan.simplex,
plan.simplex)
# resposta
y <- c(28.56, 21.73, 26.38, 33.71, 24.22, 22.93,
29.58, 20.98, 25.9, 32.98, 23.98, 21.79,
29.26, 21.23, 26.65, 34, 23.15, 22.17)
plan.simplex$SBS <- y| x1 | x2 | x3 | SBS |
|---|---|---|---|
| 1,0 | 0,0 | 0,0 | 28,56 |
| 0,5 | 0,5 | 0,0 | 21,73 |
| 0,0 | 1,0 | 0,0 | 26,38 |
| 0,5 | 0,0 | 0,5 | 33,71 |
| 0,0 | 0,5 | 0,5 | 24,22 |
| 0,0 | 0,0 | 1,0 | 22,93 |
| 1,0 | 0,0 | 0,0 | 29,58 |
| 0,5 | 0,5 | 0,0 | 20,98 |
| 0,0 | 1,0 | 0,0 | 25,90 |
| 0,5 | 0,0 | 0,5 | 32,98 |
| 0,0 | 0,5 | 0,5 | 23,98 |
| 0,0 | 0,0 | 1,0 | 21,79 |
| 1,0 | 0,0 | 0,0 | 29,26 |
| 0,5 | 0,5 | 0,0 | 21,23 |
| 0,0 | 1,0 | 0,0 | 26,65 |
| 0,5 | 0,0 | 0,5 | 34,00 |
| 0,0 | 0,5 | 0,5 | 23,15 |
| 0,0 | 0,0 | 1,0 | 22,17 |
A análise a seguir com o comando MixModel permite a obtenção do modelo completo. Observa-se que apenas o termo \(x_2x_3\) não foi significativo e que o ajuste foi excelente. Caso seja usado model = 1, será obtido um modelo com apenas os termos lineares.
res.comp <- MixModel(frame = plan.simplex,
response = "SBS",
mixcomps = c("x1", "x2", "x3"),
model = 2)
coefficients Std.err t.value Prob
x1 29,13333 0,2877756 101,236276 0,000000e+00
x2 26,31000 0,2877756 91,425392 0,000000e+00
x3 22,29667 0,2877756 77,479342 0,000000e+00
x2:x1 -25,63333 1,4098069 -18,182159 4,230261e-10
x3:x1 31,39333 1,4098069 22,267825 3,966427e-11
x2:x3 -2,08000 1,4098069 -1,475379 1,658606e-01
Residual standard error: 0,498442 on 12 degrees of freedom
Corrected Multiple R-squared: 0,9908558Caso seja desejado especificar um modelo distinto, por exemplo sem o coeficiente não significativo, pode-se usar o comando lm. É importante suprimir a constante neste caso, com -1 na fórmula.
# Modelo reduzido
res.red <- lm(SBS ~ -1 + x1 + x2 + x3 + x1*x2 + x1*x3,
data = plan.simplex)
summary(res.red)
Call:
lm(formula = SBS ~ -1 + x1 + x2 + x3 + x1 * x2 + x1 * x3, data = plan.simplex)
Residuals:
Min 1Q Median 3Q Max
-0,98000 -0,30917 0,06833 0,37333 0,80667
Coefficients:
Estimate Std. Error t value Pr(>|t|)
x1 29,1333 0,3005 96,94 < 2e-16 ***
x2 26,1367 0,2743 95,27 < 2e-16 ***
x3 22,1233 0,2743 80,64 < 2e-16 ***
x1:x2 -25,2867 1,4516 -17,42 2,15e-10 ***
x1:x3 31,7400 1,4516 21,86 1,23e-11 ***
---
Signif. codes: 0 '***' 0,001 '**' 0,01 '*' 0,05 '.' 0,1 ' ' 1
Residual standard error: 0,5205 on 13 degrees of freedom
Multiple R-squared: 0,9997, Adjusted R-squared: 0,9996

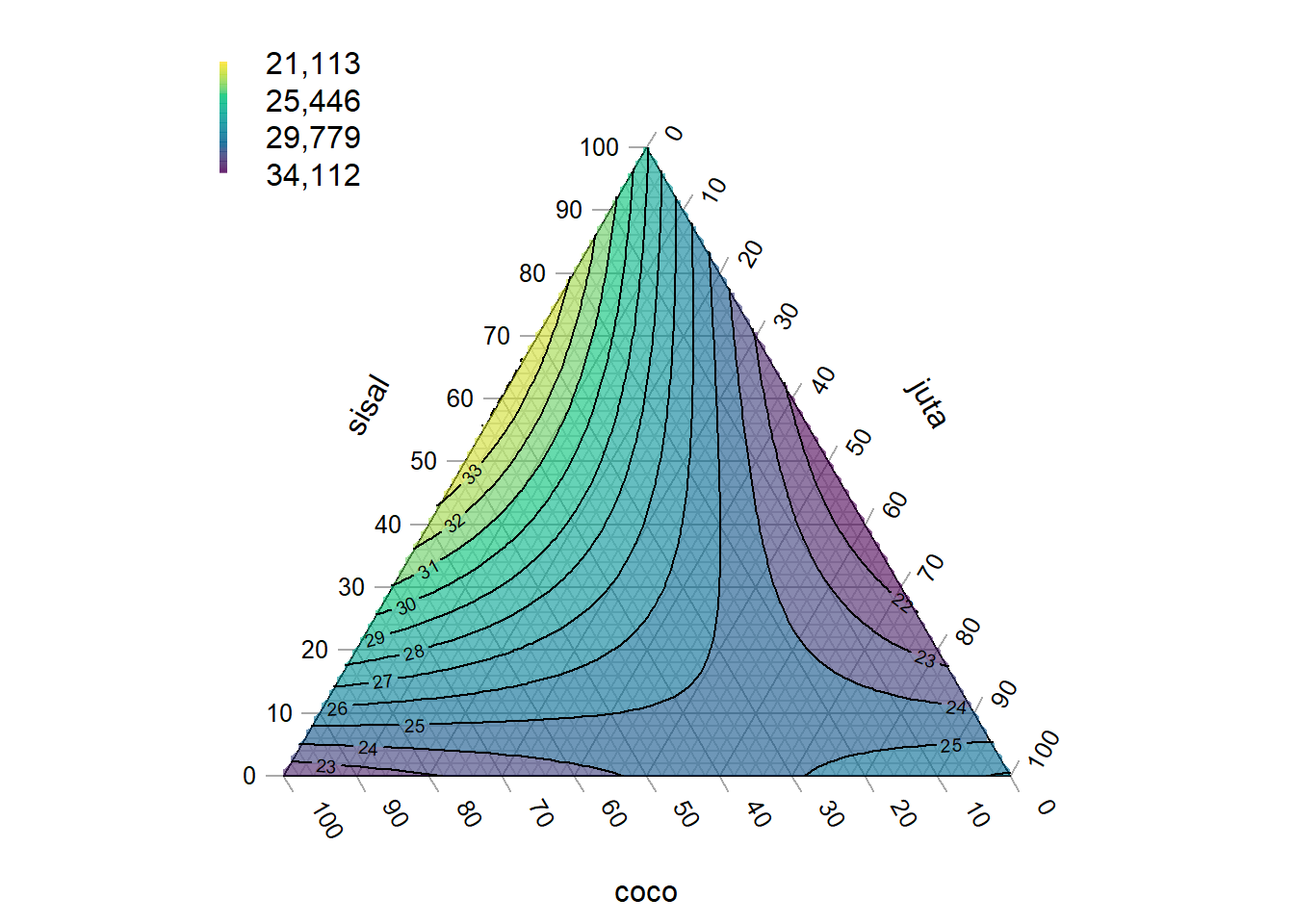

F-statistic: 9266 on 5 and 13 DF, p-value: < 2,2e-16A Figura 8.5 ilustra o gráfico de contorno para o modelo reduzido. Observa-se que uma proporção próxima de 0,6 de fibra de sisal e uma proporção próxima de 0,4 para fibra de coco maximiza a resistência do compósito. O gráfico foi obtido via comando TernaryPlot da biblioteca Ternary, porém poderia ser obtido via ModelPlot da biblioteca mixexp.
# contour plot
# ModelPlot(model = res.red,
# dimensions = list(x1 = "x1",
# x2 = "x2",
# x3 = "x3"),
# contour = T,
# fill = T,
# axislabs = c("sisal", "juta", "coco"),
# color.palette = cm.colors,
# colorkey = T)library(Ternary)
par(mar = rep(0.2, 4))
TernaryPlot(alab = "sisal", blab = "juta", clab = "coco")
FunctionToContour <- function(a, b, c) {
yhat <- predict(res.red, newdata = data.frame(x1=a,
x2=b,
x3=c))
return(yhat)
# 29.133*sisal + 26.1367*juta + 22.1233*coco -
# 25.2867*x1*x2 + 31.7400*x1*x3
}
# Add contour lines
values <- TernaryContour(FunctionToContour,
# resolution = 36L,
filled = TRUE)
zRange <- range(values$z, na.rm = TRUE)
# Continuous legend for colour scale
PlotTools::SpectrumLegend(
"topleft",
legend = round(seq(zRange[1], zRange[2], length.out = 4), 3),
palette = hcl.colors(265, palette = "viridis", alpha = 0.6),
bty = "n", # No framing box
inset = 0.02,
xpd = NA # Do not clip at edge of figure
)

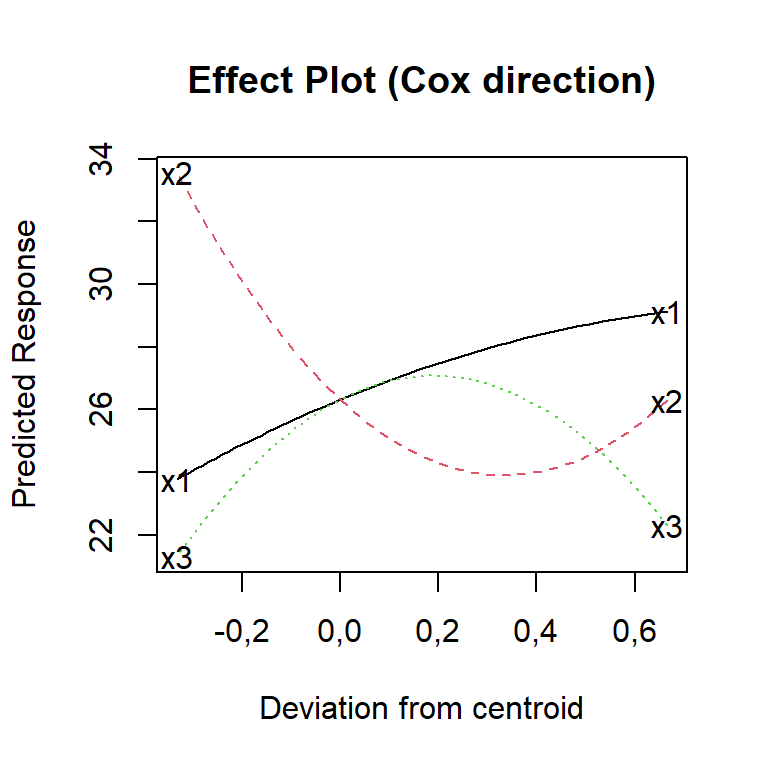

A Figura 8.6 expõe o gráfico de efeitos para o experimento de misturas de fibras naturais. Observa-se que o eixo x apresenta-se em desvio do centróide que seria o centro do sistema de coordenadas simplex. Aumentando a proporção de \(x_1\) aumenta a resistência mecânica do compósito. Aumentando a proporção de \(x_2\) até em torno de pouco menos que 0,2 a mais que o centróide aumenta a resistência mecânica. Já para \(x_2\) a redução deste maximiza a resistência do material. Obviamente, deve-se pensar que aumentar um componente implica em reduzir ao menos um dos demais. O comando ModelEff tem duas opções Piepel ou Cox em dir=1 ou dir=2, respectivamente. Para mais detalhes ver Cornell (2011).
# Grafico de efeitos
ModelEff(nfac = 3,
mod = 2,
dir = 2,
nproc = 0,
ufunc = res.comp)
Apesar de neste caso o gráfico de contorno exposto na Figura 8.5 auxiliar na definição das proporções ótimas, na maioria dos casos, especialmente onde \(q \geq 4\), é importante realizar a otimização restrita, conforme Equação 8.4. Neste procedimento deseja-se minimizar o modelo polinomial de misturas sujeito as restrições de proporção e soma unitária das proporções. A maioria dos pacotes de otimização são implementados para minimização, de forma que, caso seja desejado a maximização da função, conforme o exemplo de misturas de fibras, pode-se minimizar o negativo e depois multiplicar o resultado obtido por menos 1.
\[ \begin{align} \min_{\mathbf x} & \{\hat y = \sum_{i=1}^q \beta_i x_i + \sum_{i < j} \beta_{ij} x_i x_j\} \\ \textrm{s.t.: } & 0 \leq x_i \leq 1 \text{, } i = 1,\dots,q \\ & \sum_{i=1}^q x_i =1 \\ \end{align} \tag{8.4}\]
Para otimização de modelos polinomiais de misturas quadráticos pode-se usar métodos de programação não-linear, como a programação sequencial quadrática. O pacote NlcOptim tem a função solnl que considera este método. A seguir expõe-se a implementação do procedimento para otimização. Deve-se defirnir a função objetivo. Neste caso sugere-se usar o artifício de colocar a função predict disponível para modelos lm em uma função via function. Deve-se definir a restrição igualdade (ceq) nula, na forma \(\sum x_i - 1\). Já as proporções são definidas via limites inferiores (lower bound - lb) e superiores (upper bound - ub) em 0 e 1, respectivamente, para todos os componentes da mistura.
library(NlcOptim)
### Otimizacao nao linear restrita
# Funcao objetivo
obj <- function(x){
y_hat <- predict(res.red,
newdata = data.frame(x1 = x[1],
x2 = x[2],
x3 = x[3]))
return(-y_hat)
}
# restricao de espaco experimental
cons_eq <- function(x){
g <- x[1] + x[2] + x[3] - 1
return(list(ceq = g, c = NULL))
}
# x inicial
x0 <- c(1/3, 1/3, 1/3)
# Teste funcao objetivo e restricao
# obj(x0)
# cons_eq(x0)
# otimizacao
Opt <- solnl(X = x0,
objfun = obj,
confun = cons_eq,
lb = rep(0,3),
ub = rep(1,3))A seguir expõe-se o código para se obter as proporções ótimas dos componentes. Sugere-se 0,61 de fibra de sisal e 0,39 de fibra de coco.
# Proporcoes otimas
Opt$par [,1]
[1,] 6,104285e-01
[2,] -6,384098e-13
[3,] 3,895715e-01Por fim, obtém-se o valor ótimo previsto da resposta conforme segue. Neste caso a mistura ótima de fibras possibilitaria a obtenção de um compósito com tensão específica de ruptura de 33,95 MPa.
# resposta otima
-Opt$fn 1
33,95039 Para modelos de ordem maior sugere-se usar algoritmo genético ou outro método metaheurístico populacional, de forma a viabilizar uma busca não dependente do gradiente, uma vez que ainda serão considerados modelos de ordem maior que os quadráticos, dificultando a otimização via métodos não lineares.
8.6 Planejamento simplex-centróide
Um planejamento simplex-centróide é outra opção interessante para experimentos de misturas. Este planejamento pode ser denotado por SCD(\(q\)), onde \(q\) consiste ao mesmo tempo no número de componentes e na ordem do modelo possível de ser obtido. Um planejamento simplex centróide de ordem \(q\) apresentará:
\(\binom {q}{1}\) misturas puras;
\(\binom {q}{2}\) misturas binárias;
\(\binom {q}{3}\) misturas ternárias;
\(\vdots\)
\(\binom {q}{q} = 1\) mistura de ordem \(q\).

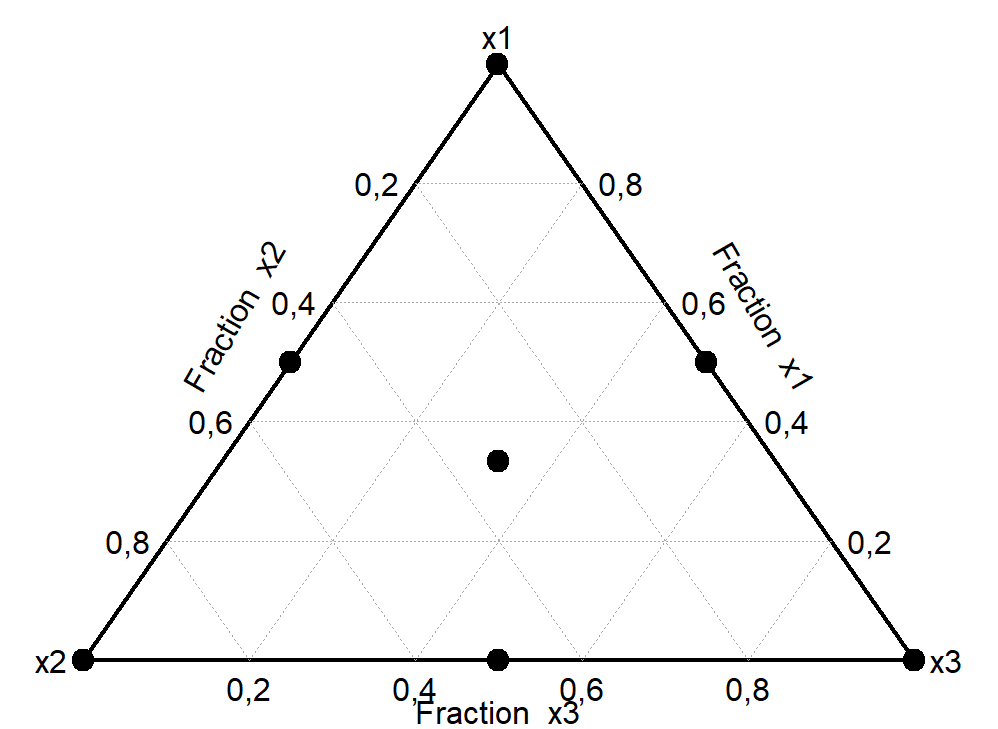

Logo, um planejamento simplex-centróide apresentará \(N=2^q-1\) experimentos. A Figura 8.7 ilustra um planejamento simplex-centróide para \(q=3\), SCD(3). Pode-se observar que ele contém 7 pontos, 3 misturas puras, que são os experimentos com proporção unitária de cada componente ilustrados nos vértices do planejamento, 2 misturas binárias que são combinações dois a dois com metade de cada um dos componentes envolvidos ilustrados no meio das arestas e uma mistura ternária que apresenta um terço de cada um dos três componentes, sendo ilustrada no centro do planejamento. O planejamento é exposto integralmente na Tabela 8.3.
| x1 | x2 | x3 |
|---|---|---|
| 1,0000000 | 0,0000000 | 0,0000000 |
| 0,0000000 | 1,0000000 | 0,0000000 |
| 0,0000000 | 0,0000000 | 1,0000000 |
| 0,5000000 | 0,5000000 | 0,0000000 |
| 0,5000000 | 0,0000000 | 0,5000000 |
| 0,0000000 | 0,5000000 | 0,5000000 |
| 0,3333333 | 0,3333333 | 0,3333333 |
A Equação 8.5 apresenta o polinômio geral que pode ser obtido via SCD(\(q\)). Por exemplo, para \(q=2\), só é possível obter um modelo de segunda ordem. Já para \(q=3\) é possível obter o modelo exibido antes das reticências, enquanto para \(q\geq4\) mais termos são adicionados, um para cada componente adicional considerado.
\[ \hat y = \sum_{i=1}^q \beta_i x_i + \sum_{i < }\sum_j \beta_{ij} x_i x_j + \sum_{i < }\sum_j\sum_l \beta_{ijl}x_ix_jx_l + \dots \tag{8.5}\]
Exemplo 8.2 Seja um experimento de mistura para obter um biodiesel a base de óleo vegetal e gordura animal. Os componentes da mistura são óleo de soja, sebo bovino e gordura de aves. A resposta é o período de indução no ensaio, de forma que um valor maior resulta em maior resistência à oxidação. Foi utilizado um SCD(3) para o estudo.
O código abaixo é usado para obter tal planejamento usando o comando SCD. A Tabela 8.4 expõe o planejamento SCD(3) com a resposta.
# simplex centroide, q = 3
plan.centroide <- SCD(3)
# replicando ponto central
plan.centroide <- rbind(plan.centroide,
plan.centroide[7,],
plan.centroide[7,],
plan.centroide[7,])
# desenho planejamento
# DesignPoints(plan.centroide)
# Resposta
IP <- c(3.76, 9.57, 9.77, 8.19, 7.92, 12.92,
10.04, 9.27, 10.07, 9.35)
# adicionando resposta ao planejamento
plan.centroide$y <- IP| x1 | x2 | x3 | y |
|---|---|---|---|
| 1,0000000 | 0,0000000 | 0,0000000 | 3,76 |
| 0,0000000 | 1,0000000 | 0,0000000 | 9,57 |
| 0,0000000 | 0,0000000 | 1,0000000 | 9,77 |
| 0,5000000 | 0,5000000 | 0,0000000 | 8,19 |
| 0,5000000 | 0,0000000 | 0,5000000 | 7,92 |
| 0,0000000 | 0,5000000 | 0,5000000 | 12,92 |
| 0,3333333 | 0,3333333 | 0,3333333 | 10,04 |
| 0,3333333 | 0,3333333 | 0,3333333 | 9,27 |
| 0,3333333 | 0,3333333 | 0,3333333 | 10,07 |
| 0,3333333 | 0,3333333 | 0,3333333 | 9,35 |
A seguir expõe-se a sintaxe para modelagem e o modelo cúbico obtido. Os três termos lineares foram signifcativos além do termo de segunda ordem \(x_2x_3\).
res.centroide <- lm(y ~ -1 + (x1+x2+x3)^3, plan.centroide)
summary(res.centroide)
Call:
lm(formula = y ~ -1 + (x1 + x2 + x3)^3, data = plan.centroide)
Residuals:
1 2 3 4 5 6 7
-2,776e-17 1,388e-17 -1,388e-17 -1,628e-17 -7,786e-18 -2,637e-17 3,575e-01
71 72 73
-4,125e-01 3,875e-01 -3,325e-01
Coefficients:
Estimate Std. Error t value Pr(>|t|)
x1 3,7600 0,4315 8,713 0,003182 **
x2 9,5700 0,4315 22,176 0,000201 ***
x3 9,7700 0,4315 22,640 0,000189 ***
x1:x2 6,1000 2,1141 2,885 0,063250 .
x1:x3 4,6200 2,1141 2,185 0,116764
x2:x3 13,0000 2,1141 6,149 0,008652 **
x1:x2:x3 -17,6325 10,9278 -1,614 0,205028
---
Signif. codes: 0 '***' 0,001 '**' 0,01 '*' 0,05 '.' 0,1 ' ' 1
Residual standard error: 0,4315 on 3 degrees of freedom
Multiple R-squared: 0,9994, Adjusted R-squared: 0,9979
F-statistic: 669,6 on 7 and 3 DF, p-value: 8,779e-05Para obter o mesmo modelo via MixModel é importante definir o modelo com o argumento model = 4, sendo este o quarto tipo de modelo definido pelo autor do pacote para a função, não tendo relação com a ordem do modelo.
# res.cent <- MixModel(frame = plan.centroide,
# response = "y",
# mixcomps = c("x1", "x2", "x3"),

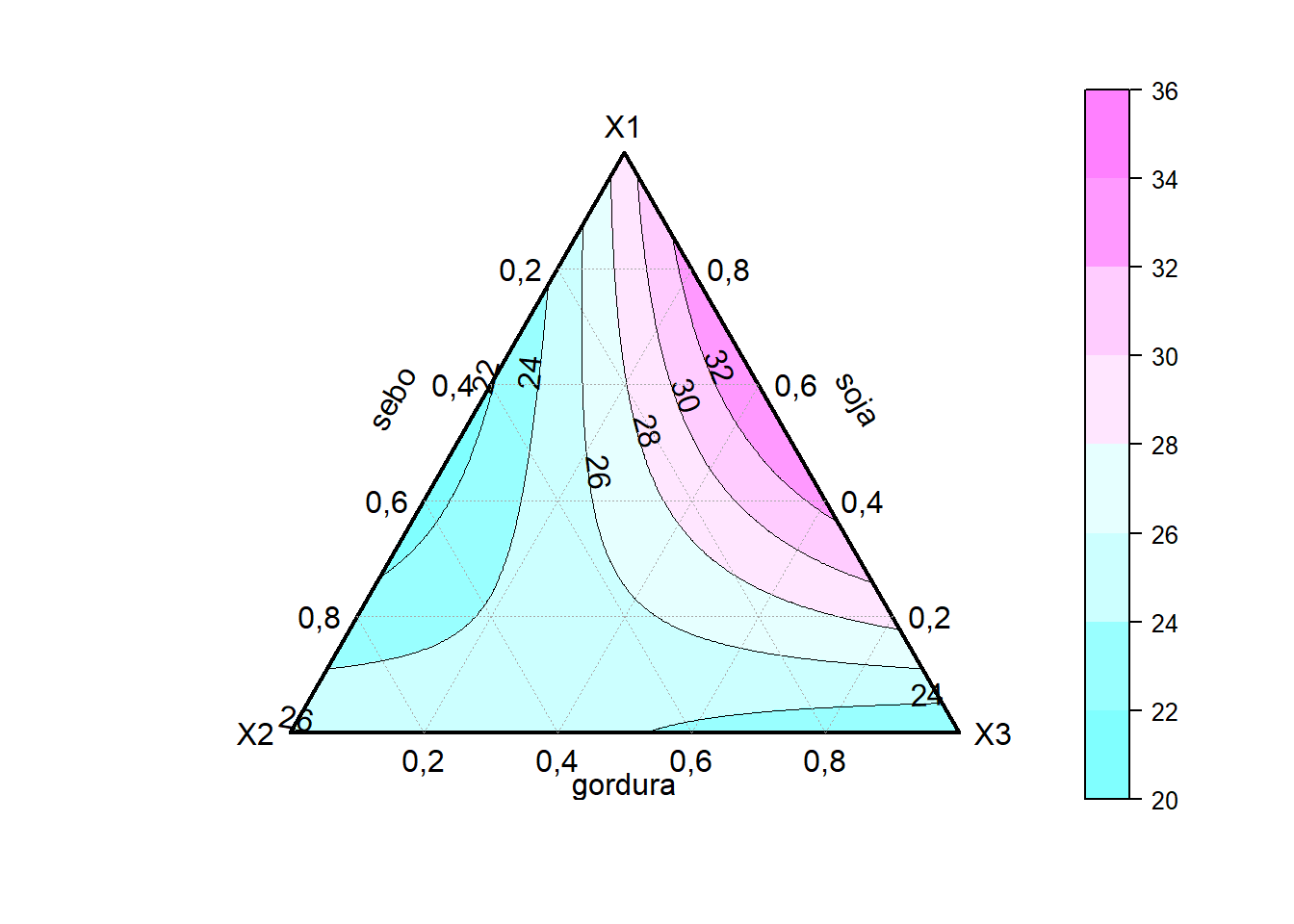

# model = 4)A Figura 8.8 expõe o gráfico de contorno para o experimento de biodiesel obtida com sintaxe exibida abaixo. Observa-se que aproximadamente metade de sebo bovino e metade de gordura de aves na mistura acarreta no biodiesel com maior resistência à corrosão.
ModelPlot(model = res.red,
dimensions = list(x1 = "x1",
x2 = "x2",
x3 = "x3"),
contour = T,
fill = T,
axislabs = c("soja", "sebo", "gordura"),
color.palette = cm.colors,
colorkey = T)
O código a seguir é utilizado para otimização. Pode-se confirmar que \(x_2 = 0,492\) e \(x_3 = 0,508\) são as proporções ótimas dos componentes e 12,92 seria o valor ótimo da resposta prevista.
# Funcao objetivo
obj <- function(x){
y_hat <- predict(res.centroide,
newdata = data.frame(x1 = x[1],
x2 = x[2],
x3 = x[3]))
return(-y_hat) # maximizacao
}
# restricao
cons_eq <- function(x) {
g <- x[1]+x[2]+x[3]-1
return(list(ceq = g, c = NULL))
}
# x inicial
x0 <- c(1/3,1/3,1/3)
# Otimizacao
Opt <- solnl(X = x0,
objfun = obj,
confun = cons_eq,
lb = rep(0,3),
ub = rep(1,3))
# proporcoes otimas
Opt$par [,1]
[1,] -6,758037e-16
[2,] 4,923077e-01
[3,] 5,076923e-01# Resposta
-Opt$fn 1
12,92077 8.7 Planejamento de vértices extremos
Em muitos experimentos de misturas não é possível realizar misturas puras, ou de outra forma, para o experimento dar certo é necessário que todos componentes estejam envolvidos na mistura. Por exemplo, para fazer massa artesanal é necessário farinha, ovos, água e sal. Não seria viável uma massa sem farinha. Para fazer reboco sugere-se usar argamassa, cal, cimento e aditivo. A ausência de um dos componentes pode deixar o reboco mais fraco ou com consistência inadequada para aplicação. Obviamente que nestes exemplos os profssionais da área já sabem a composição ótima da mistura. Porém, em casos onde deseja-se trabalhar experimentos de mistura com restrições nos componentes, deve-se usar o planejamento de vértices extremos.
O planejamento de vértices extremos pode ser usado quando um ou mais componentes apresentam limites nas proporções diferentes de 0 e/ou 1, isto é:
\[ l_i \leq x_i \leq u_i \text{, } i=1,\dots,q, \]
com \(l_i >0\) e \(u_i < 1\). Um primeiro caso do planejamento de vértices extremos seria aquele com limite inferior apenas, \(l_i \leq x_i \leq 1\), \(i=1,\dots,q\). Por exemplo, suponha um experimento de misturas com as seguintes restrições:
\[ \begin{cases} x_1 \geq 0,3\\ x_2 \geq 0,4\\ x_3 \geq 0,1. \end{cases} \]

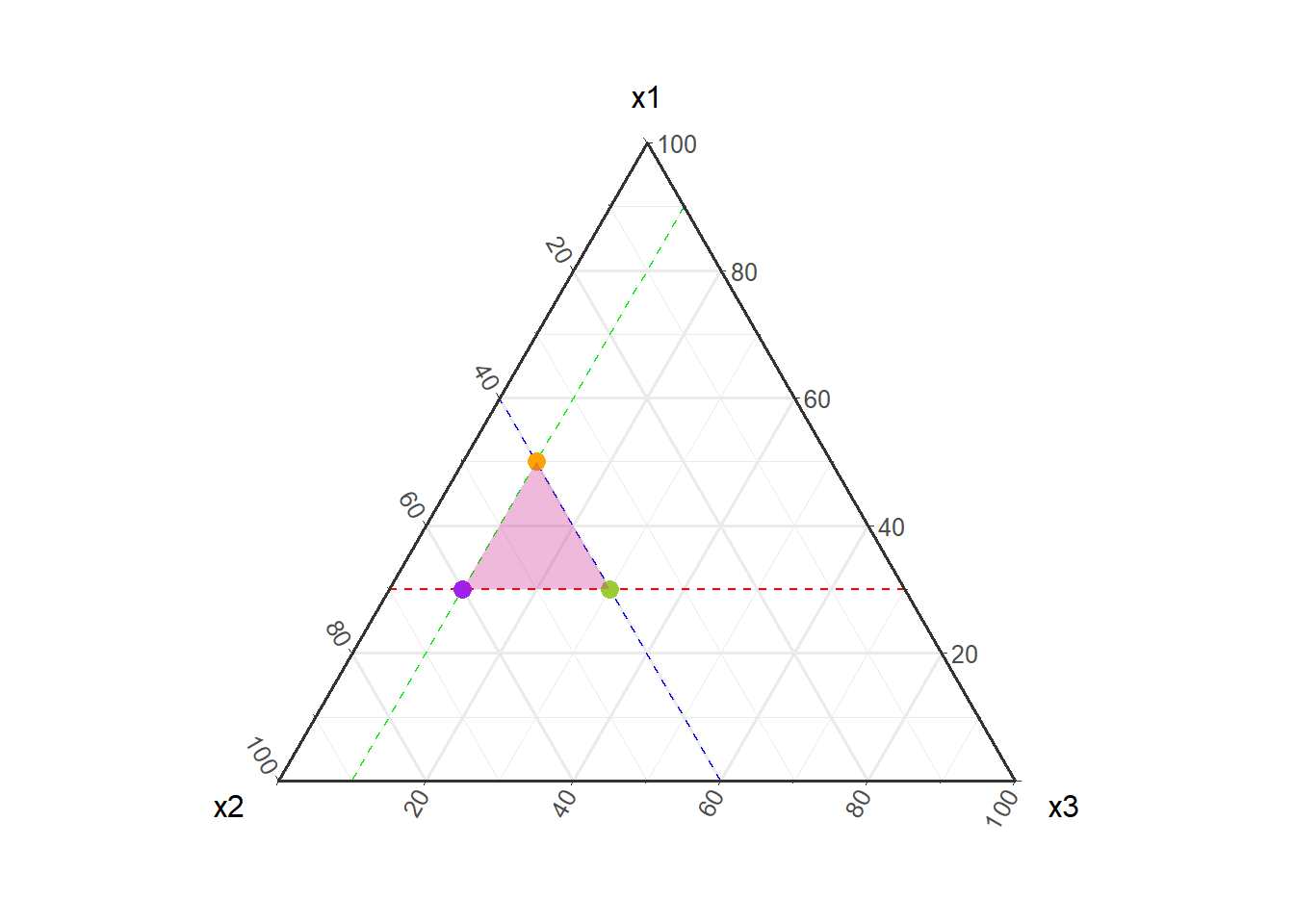

A Figura 8.9 ilustra tais restrições no espaço simplex, com \(x_1 \geq 0,3\) em vermelho, \(x_2 \geq 0,4\) em azul e \(x_3 \geq 0,1\) em verde. Observe que neste tipo de experimento a região continua consistindo em um triângulo equilátero - para \(q=3\), logo, em uma região simplex. Porém, os vértices não são mais misturas puras. Na imagem observa-se que o vértice em laranja consiste em \((0,5;0,4;0,1)\), enquanto o vértice em roxo consiste em \((0,3;0,6;0,1)\) e o vértice em verde consiste em \((0,3;0,4;0,3)\).
É possível descrever os componentes de forma codificada como pseudo componentes, de forma que os novos vértices seriam misturas puras neste simplex codificado. Usando a Equação 8.6 obtém-se a proporção do pseudo-componente.
\[ X_i = \frac{x_i-l_i}{1-\sum_{i=1}^q l_i} \tag{8.6}\]
Quando o experimento apresenta apenas limites superiores, \(0 \leq x_i \leq u_i\), \(i=1,\dots,q\), há dois casos possíveis. Seja um experimento de misturas com as seguintes restrições:
\[ \begin{cases} x_1 \leq 0,4\\ x_2 \leq 0,5\\ x_3 \leq 0,3. \end{cases} \]

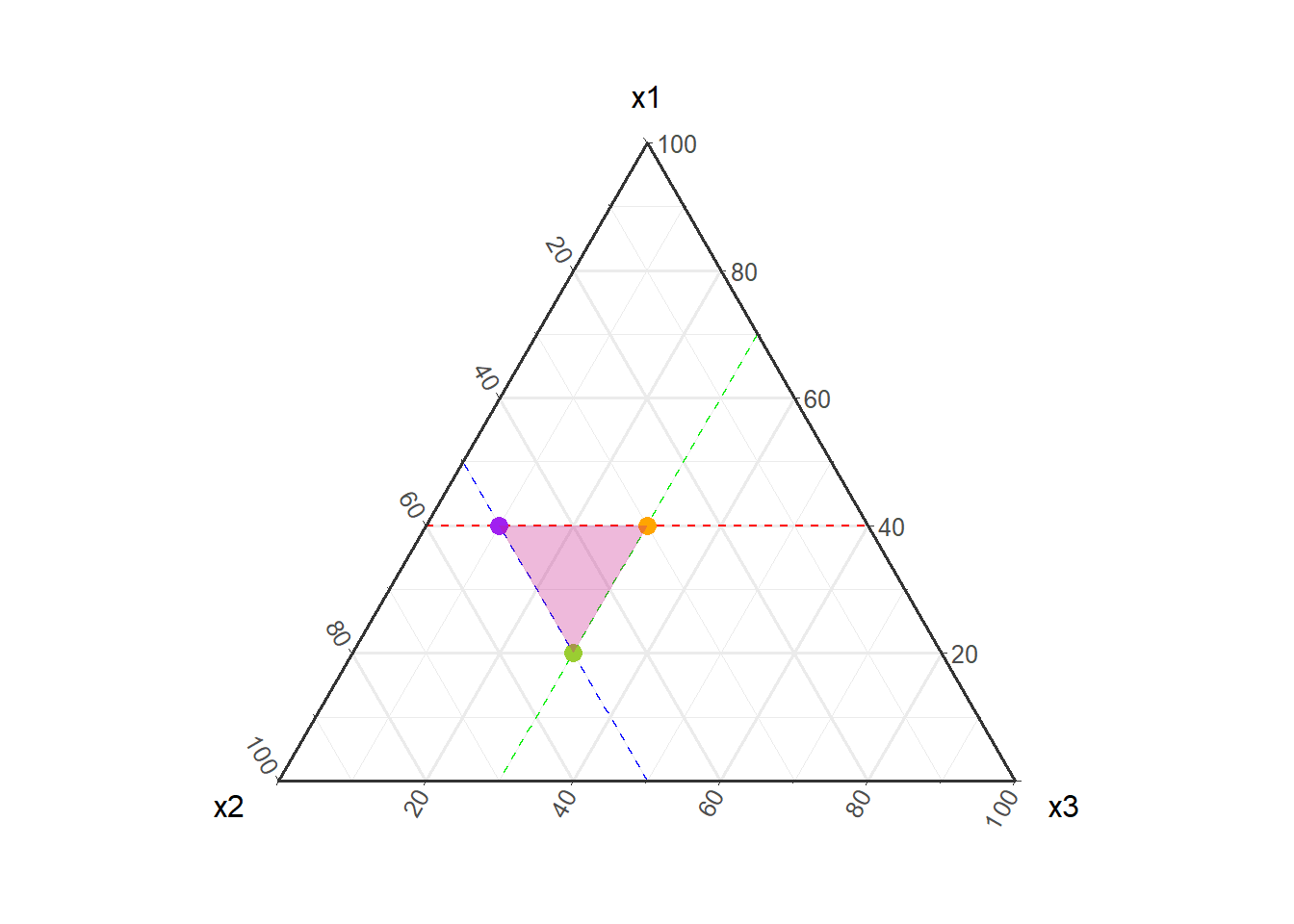

A Figura 8.10 ilustra tal caso. Pode-se observar que a região restrita consiste em um simplex invertido. Observa-se neste caso a restrição \(x_1 \leq 0,4\) em vermelho, \(x_2 \leq 0,5\) em azul e \(x_3 \leq 0,3\) em verde. São gerados os vértices \((0,2;0,5;0,3)\) em verde, \((0,4;0,5;0,1)\) em roxo e \((0,4;0,3;0,3)\) em laranja. Para saber se um experimento de misturas apresentará região simplex invertida, basta fazer \(\sum u_i - min\{u_i\}\). Caso o resultado seja menor que 1, tem-se um simplex invertido. Para o exemplo, \(0,4+0,5+0,3-0,3 = 0,9\). Logo, confirma-se o observado na Figura.

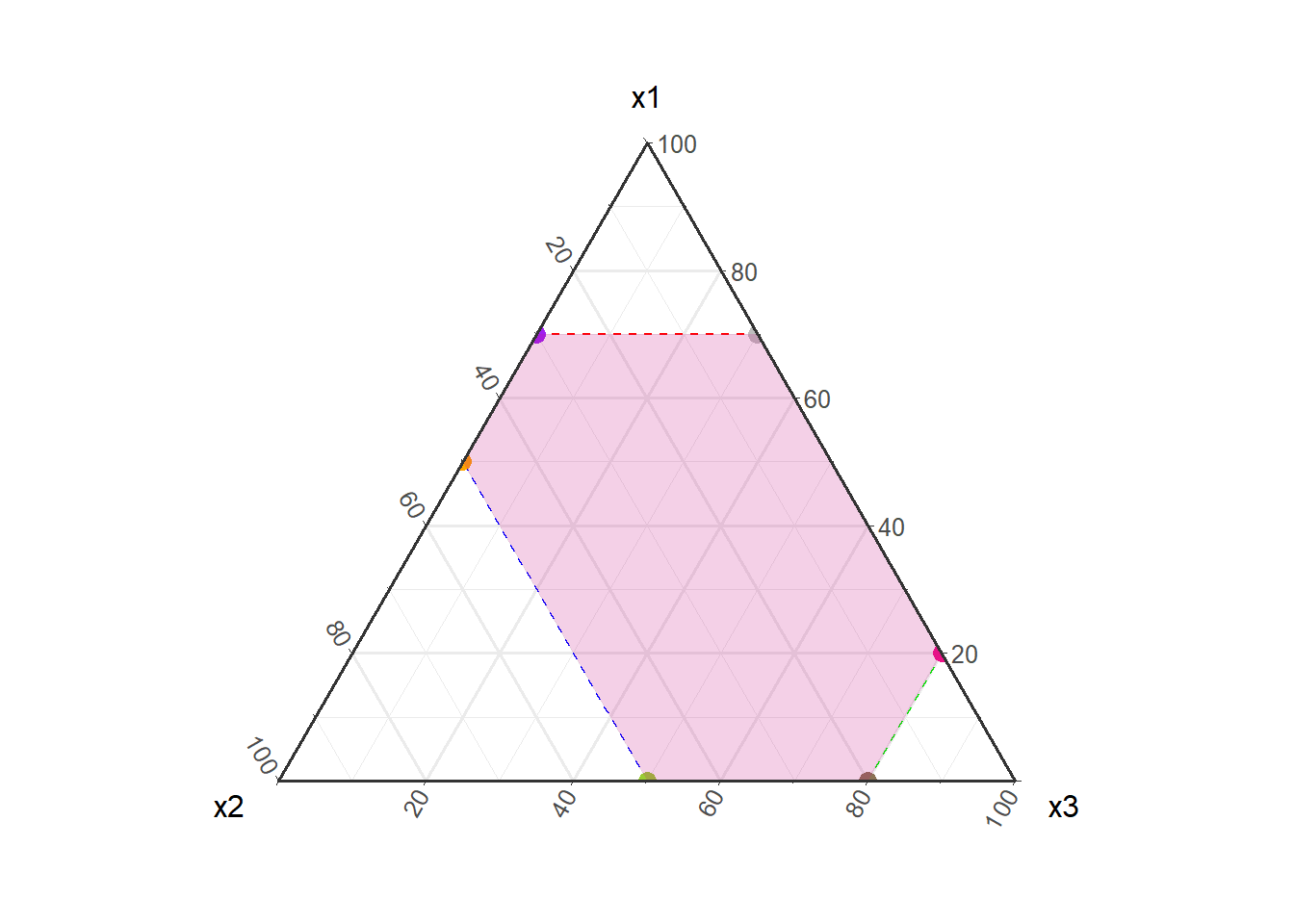

Seja um segundo caso com apenas limites superiores, conforme segue:
\[ \begin{cases} x_1 \leq 0,7\\ x_2 \leq 0,5\\ x_3 \leq 0,8. \end{cases} \]
A Figura 8.11 ilustra tal região restrita. Pode-se observar que neste caso a região não é um simplex. Sugere-se ao leitor identificar as restrições definidas em cores distintas e também os vértices gerados. Observa-se que neste caso foram gerados seis vértices. Sempre que \(\sum u_i - min\{u_i\} > 1\), tem-se uma região experimental não triangular e o número de vértices dependerá das restrições.

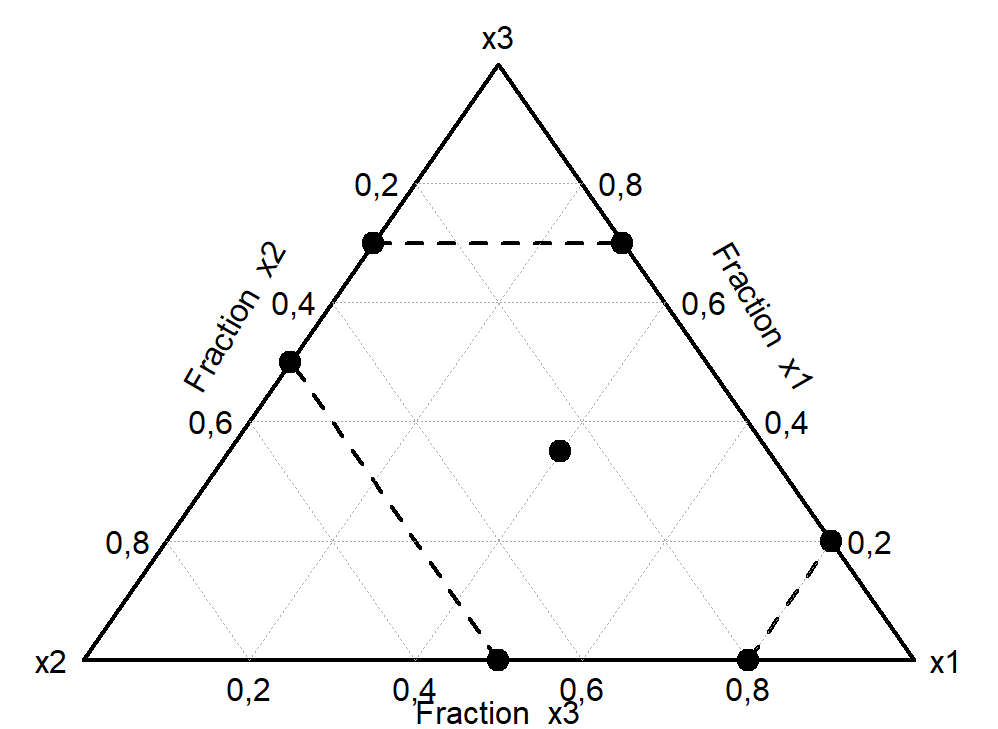

O planejamento de vértices extremos sempre considera, além dos pontos nos vértices, os quais dependem das restrições, um ponto central ou centróide que também dependerá das restrições e da região gerada. Para casos nos quais deseja-se modelos de ordem maior, pode-se considerar também pontos intermediários nas arestas geradas segundo as restrições. Deve-se recordar que a ordem do polinômio de misturas depende do número de pontos. Para modelos de segunda ordem na forma da Equação 8.2 é necessário no mínimo \(q + q(q-1)/2\) experimentos. A Figura 8.12 ilustra o planejamento com as restrições do último exemplo. Neste caso o centróide gerado consiste em \((0,35;0,25;0,4)\) e o planejamento fica com \(N=7\) experimentos. O número de experimentos dependerá das restrições e se são considerados ou não os pontos intermediários nas arestas. Obviamente há casos onde são considerados limites inferiores e superiores dos componentes.
Exemplo 8.3 Seja um experimento de mistura para o desenvolvimento de filmes de amido de mandioca e quitosana. Além de amido (\(x_1\)) e quitosana (\(x_2\)), há na mistura glicerol (\(x_3\)). São consideradas as seguintes restrições: \(0,7 \leq x_1 \leq 0,82\), \(0 \leq x_2 \leq 0,05\) e \(0,18 \leq x_3 \leq 0,25\). A resposta medida é o módulo de Young.
A Tabela 8.5 expõe o planejamento com a resposta. O código abaixo é usado para obter tal planejamento com o comando Xvert do pacote mixexp.
design <- Xvert(nfac = 3,
lc = c(0.70, 0.00, 0.18),
uc = c(0.82, 0.05, 0.25),
ndm = 1, plot = F)
design <- rbind(design, design[9,], design[9,])
# Resposta
ym <- c(2.45, 0.85, 2.54, 1.08, 1.97, 2.06, 2.71, 0.99, 1.33, 1.38, 1.53)
design$y <- ym| x1 | x2 | x3 | dimen | y |
|---|---|---|---|---|
| 0,820 | 0,00000000 | 0,180 | 0 | 2,45 |
| 0,700 | 0,05000001 | 0,250 | 0 | 0,85 |
| 0,770 | 0,05000000 | 0,180 | 0 | 2,54 |
| 0,750 | 0,00000000 | 0,250 | 0 | 1,08 |
| 0,785 | 0,00000000 | 0,215 | 1 | 1,97 |
| 0,735 | 0,05000000 | 0,215 | 1 | 2,06 |
| 0,795 | 0,02500000 | 0,180 | 1 | 2,71 |
| 0,725 | 0,02500000 | 0,250 | 1 | 0,99 |
| 0,760 | 0,02500000 | 0,215 | 2 | 1,33 |
| 0,760 | 0,02500000 | 0,215 | 2 | 1,38 |
| 0,760 | 0,02500000 | 0,215 | 2 | 1,53 |
A seguir expõe-se a sintaxe para modelagem e resultado obtido. Seguiu-se o modelo considerado pelos autores do trabalho com apenas dois termos de segunda ordem. Entretanto, apenas os termos lineares de \(x_1\) e \(x_3\) foram significativos.
res.xvert <- lm(y ~ -1 + (x1 + x2 + x3)^2 - x1:x3, design)
summary(res.xvert)
Call:
lm(formula = y ~ -1 + (x1 + x2 + x3)^2 - x1:x3, data = design)
Residuals:
Min 1Q Median 3Q Max
-0,2580 -0,1267 -0,0580 0,1677 0,3253
Coefficients:
Estimate Std. Error t value Pr(>|t|)
x1 6,236 1,008 6,189 0,000819 ***
x2 385,799 233,487 1,652 0,149553
x3 -14,240 3,643 -3,909 0,007904 **
x1:x2 -379,200 243,612 -1,557 0,170576
x2:x3 -470,628 282,828 -1,664 0,147167
---
Signif. codes: 0 '***' 0,001 '**' 0,01 '*' 0,05 '.' 0,1 ' ' 1
Residual standard error: 0,2514 on 6 degrees of freedom
Multiple R-squared: 0,9897, Adjusted R-squared: 0,9811
F-statistic: 115,2 on 5 and 6 DF, p-value: 7,102e-06A Figura 8.13 expõe o gráfico de contorno do modelo obtido com código abaixo. Este foi plotado em pseudo componentes para facilitar a visualização.
ModelPlot(model = res.xvert,
dimensions = list(x1 = "x1",
x2 = "x2",
x3 = "x3"),
constraints = T,
lims = c(0.70, 0.82, 0.00, 0.05, 0.18, 0.25),
pseudo = T,
contour = T,
fill = T,
color.palette = terrain.colors,
colorkey = T,
axislab.offset = 0.1)
A seguir expõe-se a sintaxe para otimização com o resultado obtido. Neste caso considerou-se a minimização do módulo de Young para obter filmes mais flexíveis. Sugere-se \((0.72, 0.03, 0.25)\) para obter \(\hat y = 0,783\).
# Funcao objetivo
obj <- function(x){
y_hat <- predict(res.xvert,
newdata = data.frame(x1 = x[1],
x2 = x[2],
x3 = x[3]))
return(y_hat) # min
}
# restricao
cons_eq <- function(x) {
g <- x[1]+x[2]+x[3]-1
return(list(ceq = g, c = NULL))
}
# x inicial
x0 <- c(0.76,0.025,0.215)
# Otimizacao
Opt <- solnl(X = x0,
objfun = obj,
confun = cons_eq,
lb = c(0.7,0,0.18),
ub = c(0.82,0.05,0.25))
# proporcoes otimas
Opt$par [,1]
[1,] 0,72034106
[2,] 0,02965894
[3,] 0,25000000 1
0,7831026 Bibliografia
CORNELL, John A. A primer on experiments with mixtures. John Wiley & Sons, 2011.
CORNELL, John A. Experiments with mixtures: designs, models, and the analysis of mixture data. Wiley-interscience, 2002. 3rd edition.
DAS, Dipayan; MUKHOPADHYAY, Samrat; KAUR, Harpreet. Optimization of fiber composition in natural fiber-reinforced composites using a simplex lattice design. Journal of composite materials, v. 46, n. 26, p. 3311-3319, 2012.
ORIVES, Juliane Resges et al. Multiresponse optimisation on biodiesel obtained through a ternary mixture of vegetable oil and animal fat: Simplex-centroid mixture design application. Energy Conversion and Management, v. 79, p. 398-404, 2014.
PELISSARI, Franciele M. et al. Constrained mixture design applied to the development of cassava starch–chitosan blown films. Journal of Food Engineering, v. 108, n. 2, p. 262-267, 2012.
SCHEFFÉ, Henry. Experiments with mixtures. Journal of the Royal Statistical Society: Series B (Methodological), v. 20, n. 2, p. 344-360, 1958.
SCHEFFE, Henry. The simplex‐centroid design for experiments with mixtures. Journal of the Royal Statistical Society: Series B (Methodological), v. 25, n. 2, p. 235-251, 1963.
SNEE, Ronald D. Experimental designs for quadratic models in constrained mixture spaces. Technometrics, v. 17, n. 2, p. 149-159, 1975.
8.8 Exercícios
- Clonazepam (CNZ) é um fármaco de baixa solubilidade aquosa. Para melhorar sua solubilidade e a taxa de dissolução, Sanka et al. (2016) desenvolveram um sistema Self-Nanoemulsifying Drug Delivery System (SNEDDS). A formulação líquida (L-SNEDDS) contém três componentes principais: proporção de óleo de girassol (fase oleosa - \(x_1\)), proporção de PEG 600 (co-surfactante - \(x_2\)) e proporção de Tween 80 (surfactante - \(x_3\)). Utilizou-se de um simplex-centróide para avaliar a proporção ótima no tamanho das gotículas (droplet size). O planejamento experimental completo é apresentado na Tabela 8.6.
| x1 | x2 | x3 | y |
|---|---|---|---|
| 1,00 | 0,00 | 0,00 | 360 |
| 0,00 | 1,00 | 0,00 | 166 |
| 0,00 | 0,00 | 1,00 | 98 |
| 0,50 | 0,50 | 0,00 | 168 |
| 0,50 | 0,00 | 0,50 | 190 |
| 0,00 | 0,50 | 0,50 | 150 |
| 0,33 | 0,33 | 0,33 | 153 |
Obtenha o planejamento via R.
Obtenha o modelo de segunda ordem e avalie a significância de cada termo considerado.
Faça o gráfico de contorno do modelo.
Quais são as condições que minimizam o tamanho das particulas, garantindo solubilidade ótima?
Sanka, K., Suda, D., & Bakshi, V. (2016). Optimization of solid-self nanoemulsifying drug delivery system for solubility and release profile of clonazepam using simplex lattice design. Journal of Drug Delivery Science and Technology, 33, 114-124.
- A estabilização de solos tropicais utilizando resíduos industriais vem sendo estudada como alternativa sustentável para melhorar propriedades mecânicas em pavimentação. Em um estudo recente, Galindo et al. (2024) avaliaram misturas contendo solo natural (\(x_1\)), agregado reciclado de resíduos de construção e demolição (\(x_2\)) e finos de escória oxidante de forno elétrico a arco (\(x_3\)). Esses três componentes compõem 100% da massa seca do material estabilizado. Foi usado um planejamento de vértices extremos para investigar como as proporções dos compoentes influenciam o desempenho mecânico de dois tipos de solos (arenoso e argiloso). A resposta avaliada foi a tensão de compressão não confinada. O planejamento experimental completo é apresentado na Tabela 8.7.
| x1 | x2 | x3 | y |
|---|---|---|---|
| 1,00 | 0,00 | 0,0 | 261 |
| 0,18 | 0,82 | 0,0 | 68 |
| 0,80 | 0,00 | 0,2 | 220 |
| 0,18 | 0,62 | 0,2 | 193 |
| 0,90 | 0,00 | 0,1 | 193 |
| 0,59 | 0,41 | 0,0 | 164 |
| 0,18 | 0,72 | 0,1 | 174 |
| 0,49 | 0,31 | 0,2 | 131 |
| 0,54 | 0,36 | 0,1 | 172 |
Obtenha o planejamento via R.
Obtenha o modelo de segunda ordem e avalie a significância de cada termo considerado.
Tente melhorar o modelo removendo a interação menos significativa. Repita o processo até o modelo parar de melhorar.
Faça o gráfico de contorno do modelo final.
Quais são as condições que maximizam a resistência à compressão?
Galindo, J. R. F., Pitanga, H. N., Pedroti, L. G., da Silva, T. O., Nalon, G. H., de Lima, G. E. S., & Mendes, B. C. (2024). Optimization of mixtures of soil, construction and demolition waste, and steel slag using the simplex-extreme vertices method. Transportation Geotechnics, 48, 101361.
